ترکها در دیوار حائل SSG
مقــدمه
در این بخش از سری فایلهای SSG به بررسی و کنترل ترک در دیوارهای بتنی زیرزمین و دیوارهای حائل میپردازیم؛ بروز ترک در دیوارهای حائل بتنی و زیرزمینهای مسکونی، پدیدهای رایج و ناشی از رفتار ذاتی بتن است. تغییرات حجمی در سنین اولیه، انقباض (Shrinkage)، نوسانات حرارتی و همچنین تنشهای ناشی از فشارهای جانبی خاک و هیدرواستاتیک آب، همگی عواملی هستند که مقطع بتنی را تحت تأثیر قرار میدهند. اگرچه ایجاد ترکهای مویی تا حدودی اجتنابناپذیر است، اما طراحی نامناسب و عدم رعایت استانداردهای اجرایی میتواند منجر به گسترش این ترکها، نشت آب و در نهایت افت عملکرد سازهای دیوار شود.
در این بخش، مکانیزمهای ایجاد ترک در دیوارهای زیرزمین را بررسی کرده و الزامات فنی و اجرایی لازم – از مرحله خاکبرداری و تحکیم بستر تا انتخاب طرح اختلاط بتن، بتنریزی پیوسته، عملآوری و اجرای سیستمهای زهکشی – را به صورت گامبهگام تحلیل میکنیم. هدف، ارائه یک دستورالعمل کاربردی و مهندسی برای به حداقل رساندن ترکخوردگی و تضمین آببندی دیوارهای حائل در پروژههای مسکونی است.

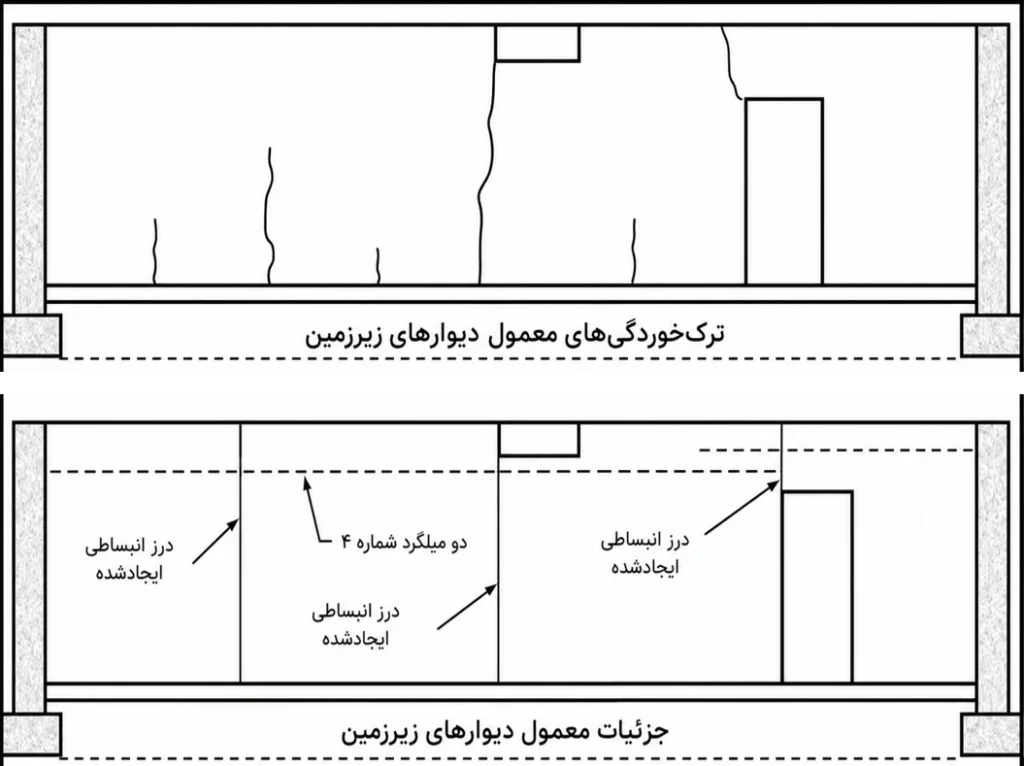

چه نوع ترکهایی ممکن است ایجاد شوند؟
ایجاد برخی ترکها در دیوارهای حائل بتنی طبیعی است. تغییرات حجمی و حرکتی در سنین اولیه باعث ایجاد ترکهای مختلف میشوند. این ترکها ممکن است در صورت طراحی نامناسب بهدلیل فشارهای افقی ناشی از خاک وآب و تغییرات دما گسترش یابند. ترکخوردگی را میتوان با طراحی و اجرای صحیح به حداقل رساند یا از مشکلات ناشی از آن به ویژه نشست آب جلوگیری کرد.
الزامات اجرایی و کنترل کیفیت در ساخت دیوارهای حائل
| فاز اجرایی | پارامترهای کلیدی و الزامات فنی |
|---|---|
| خاکبرداری و بستر | تراکم کامل خاک یا مصالح دانهای زیر دال؛ تضمین ظرفیت باربری یکنواخت خاک دستنخورده جهت جلوگیری از نشست نامتقارن. |
| آرماتور و قالببندی | مهاربندی دقیق قالبها در برابر فشار هیدرواستاتیک بتن تازه؛ استفاده از آرماتوربندی استاندارد جهت کنترل عرض ترکها. |
| بتنریزی | اجرای پیوسته جهت جلوگیری از درز سرد؛ رعایت فاصله ۶ تا ۹ متری بین نقاط تخلیه برای جلوگیری از جداشدگی (Segregation) و لانهزنبوری شدن. |
| عملآوری (Curing) | حفظ قالبها به مدت ۵ تا ۷ روز؛ پوشش حرارتی در هوای سرد و پوشش مرطوب در هوای گرم؛ استفاده از کیورینگ کامپاند پس از قالببرداری. |
| عایقکاری و زهکشی | اجرای غشای آببند از سمت مثبت (خارجی)؛ تعبیه لولههای زهکش در تراز فونداسیون جهت تخلیه رطوبت خاک. |
| خاکریزی و شیببندی | تعویق خاکریزی تا زمان اجرای سقف (جهت تأمین مهار جانبی)؛ ایجاد شیب ۴۰ تا ۸۰ میلیمتر در هر متر (به طول ۳ متر) برای دور کردن آب از سازه. |

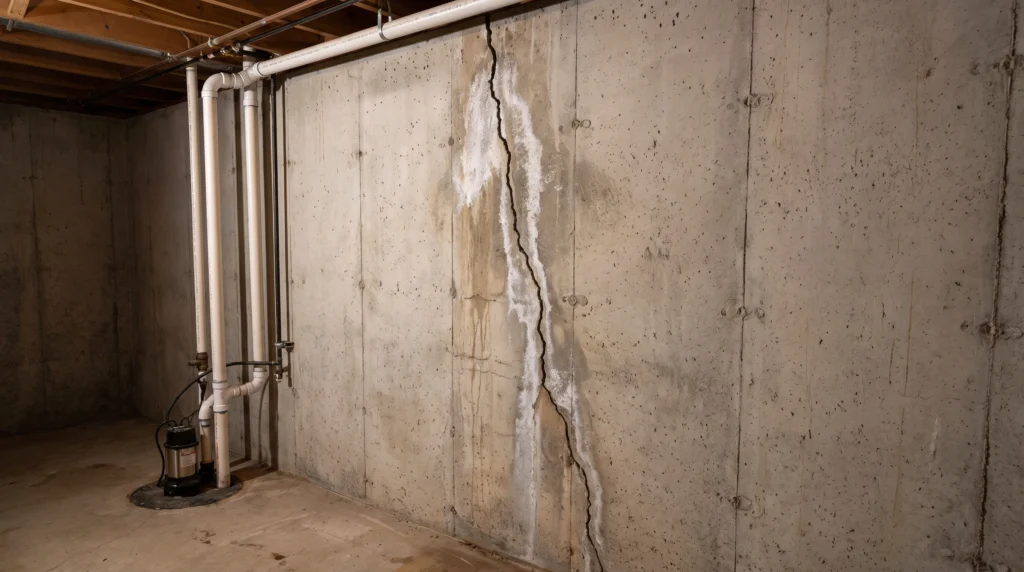

چرا ترکهای دیوار حائل رخ میدهند؟
توسعه مخلوطهای بتن با مقاومت بالا وابسته به توجه به تمامی فرآیندها شامل تولید، انتقال، اجرا و نگهداری از بتن میشود؛ انتخاب صحیح مصالح، بهینهسازی نسبتهای اختلاط، استفاده از تجهیزات ساخت و جابجایی و پمپاژ همگی در افزایش مقاومت فشاری بتن تأثیرگذارهستند. برای دستیابی به کارایی مورد نیاز، مقاومت فشاری و سایر خواص بتن سختشده که توسط طراح سازه مشخص میشود، ممکن است آزمایشها و ارزیابیهای قابل توجهی لازم باشد. باید محدودیتهای مصالح بتن در تولید بتن با مقاومت بالا مورد توجه قرار گیرد. در برخی موارد ممکن است استفاده از مصالح موجود در منطقه امکانپذیر نباشد. بسیار مهم است که مشخصات فنی پروژه به وضوح، الزامات عملکردی را بیان کند؛ الزاماتی که بتوان آنها را با استفاده از روشهای استاندارد آزمایش اندازهگیری کرد و همچنین معیارهای پذیرش به روشنی تعریف شوند. جزئیات تجویزی که استفاده از مصالح یا بهینهسازی نسبتهای اختلاط را محدود میکنند، باید اجتناب شوند.
چگونه یک دیوار حائل باکیفیت طراحی و اجرا کنیم؟
شرایط اقلیمی، بارهای غیرمعمول، کیفیت مصالح و اجرای نادرست میتوانند کیفیت دیوارهای حائل را تحت تأثیر قرار دهند. طراحی و اجرای صحیح اهمیت بالایی دارد و مراحل زیر باید رعایت شوند:
- شرایط سایت و خاکبرداری. نوع و شرایط خاک باید برای طراحی و اجرای صحیح فونداسیون ارزیابی شوند. خاکبرداری باید حداقل تا تراز زیر دال زیرزمین و در صورت نیاز تا کف پی انجام شود. خاک یا مصالح دانهای زیر کل محدوده زیرزمین باید بهخوبی متراکم شوند. پی ها باید بر روی خاک دستنخورده یا کوبیده شده قرار گیرند. ظرفیت باربری یکنواخت خاک باید تضمین شود یا طراحی باید متناسب با تغییرات انجام گیرد.
- قالببندی و آرماتوربندی. قالبها باید نصب و مهاربندی شوند تا فشار بتن تازه را تحمل کنند. آرماتورها برای کنترل عرض ترکها استفاده میشوند. ضخامت دیوارها و مقدار آرماتورها باید طبق آییننامه بتن ایران طراحی شوند.
- درزها. برخی ترکها در دیوارهای زیرزمین میتوانند با قرارگیری صحیح درزها از پیش کنترل شوند.
- از بتن با مقاومت کافی مطابق آییننامه و مشخصات پروژه استفاده شود. از افزودن آب اضافی به تراک میکسر خودداری گردد. برای افزایش روانی میتوان از افزودنیهای کاهنده آب استفاده کرد. در دیوارهایی که در معرض رطوبت و یخزدگی قرار دارند، باید از بتن هوادار شده استفاده کرد.
- بتنریزی و عملآوری. بتن باید بهصورت پیوسته ریخته شود تا از ایجاد درز سرد و جداشدگی جلوگیری گردد. افزودن آب اضافی به بتن باعث جداشدگی، لانهزنبوری شدن، ترکخوردگی بیش ازحد و کاهش مقاومت خواهد شد. نقاط ریختن بتن نباید در محیط دیوار بیش از 6 تا 9 متر فاصله داشته باشند تا جدایش به حداقل برسد. بتنهایی با اسلامپ بالاتر که بهدرستی طراحی شدهاند و از مواد افزودنی استفاده میکنند، میتوانند در فواصل طولانی بهصورت افقی جریان یابند و نقاط بتنریزی را میتوان با فاصله بیشتری از یکدیگر در نظر گرفت. عملآوری (Curing) باید پس از بتنریزی آغاز شود. قالبها باید به مدت 5 تا 7 روز یا حداقل تا زمانی که بتن به مقاومت کافی برای تحمل وزن خود دست یابد، در جای خود باقی بمانند. برداشتن زودهنگام قالبها میتواند موجب خشک شدن زودرس بتن شده و باعث ترکخوردگی گردد. در هوای سرد، قالبها باید با پتوهای عایق یا سایر مصالح مناسب پوشانده شوند تا گرما حفظ شود. در هوای گرم و خشک، قالبها باید با گونی خیس پوشانده شوند تا رطوبت حفظ گردد. پس از باز کردن قالبها، میتوان مواد عملآوری مایعِ تشکیلدهنده غشاء ساز را با میزان پوشش مورد نیاز روی سطح اسپری کرد تا از خشک شدن بیش از حد بتن جلوگیری شود.
- عایقکاری و زهکشی. آببندی و زهکشی. غشاهای آببند (Waterproof Membranes) بهتر است بر روی دیوارههای فونداسیون اجرا شوند. این سیستمها میتوانند بهصورت پاششی، اعمال با فرچه یا ورقهایی باشند که بهصورت مکانیکی نصب میشوند. آببندی از سمت مثبت (خارج دیوار) عموماً بهتر از آببندی از سمت منفی (داخل دیوار) است، زیرا از نشت آب از طریق ترکها جلوگیری میکند. سیستمهای زهکشی باید بهگونهای طراحی شوند که رطوبت اضافی خاک در امتداد دیوار حائل را تخلیه کنند. زهکشی فونداسیون باید با نصب لولههای زهکش یا لولههای پلاستیکی در اطراف بخش خارجی پی و اتصال صحیح آنها به یک سیستم تخلیه یا خروجی مناسب تأمین شود.
- خاکریزی و شیببندی نهایی. عملیات خاکریزی پشت دیوار باید با دقت انجام شود تا از آسیب رسیدن به دیوارها جلوگیری گردد. در صورت امکان، دیوارها باید مهاربندی شوند، یا خاکریزی پس از اجرای کف طبقه اول یا سایر سیستمهای سازهای انجام شود. تراز نهایی زمین باید با شیبی معادل 40 تا 80 میلیمتر در هر متر برای 2/5 الی 3 متر اجرا شود تا آب از فونداسیون دور گردد. با در نظر گرفتن نشست احتمالی خاک، این شیب نهایی باید حفظ شود تا از تجمع آب در مجاورت فونداسیون و افزایش فشار وارد بر دیوار فراتر از مقدار پیشبینیشده در طراحی جلوگیری شود.
- تعمیر ترکها. ترکخوردگی لزوماً نشانه استفاده از مصالح نامناسب، اجرای ضعیف یا وجود یک مشکل سازهای در دیوار بتنی نیست. در صورت نیاز به تعمیر، میتوان از روشهای تزریق اپوکسی (Epoxy Injection)، پرکردن خشک (Dry-Packing) یا شیارزنی و درزبندی (Routing and Sealing) برای تعمیر و پایدارسازی ترکها استفاده کرد. پیش از تعمیر ترکهایی که از آنجا آب نشت میکند، باید وضعیت زهکشی اطراف سازه بررسی شده و در صورت لزوم اصلاح گردد. جزئیات این روشها و سایر روشهای تعمیر از مزاجع معتیبر استفاده کرد. برای ارزیابی و تعمیر ترکهای فعال که به مرور زمان در حال گسترش هستند، باید از مشاوره متخصصان استفاده شود.
جمعبندی
مشاهده ترک در دیوارهای بتنی زیرزمین، لزوماً به معنای ضعف در طراحی سازه، کیفیت پایین مصالح یا اجرای غیرتخصصی نیست؛ بلکه واکنشی طبیعی به تغییرات حجمی و شرایط محیطی است. با این حال، یک تیم مهندسی با کنترل دقیق پارامترهای اجرایی میتواند این پدیده را مدیریت کند. عدم افزودن آب مازاد در پای کار (تراک میکسر)، حفظ پیوستگی در عملیات بتنریزی، و جلوگیری از خشک شدن زودرس بتن از طریق عملآوری استاندارد، مؤثرترین راهکارها برای کاهش عرض و تعداد ترکها هستند.
در نهایت، پایداری و عملکرد دیوارهای حائل تنها به کیفیت بتن محدود نمیشود. مدیریت آبهای سطحی و زیرزمینی از طریق اجرای صحیح غشاهای آببند در سمت مثبت دیوار و تعبیه شیببندی و سیستم زهکشی کارآمد، اهمیت استراتژیک دارد. در صورت بروز ترکهای فعال و دارای نشتی، پیش از انتخاب روشهای ترمیمی مانند تزریق اپوکسی، ابتدا باید ریشه مشکل در سیستم زهکشی شناسایی و فشارهای جانبی وارد بر دیوار اصلاح گردد.
