اسلامپ بتن چیست؟ / صفر تا صد اسلامپ بتن / آزمایش اسلامپ
در وهـله اول میتوان گفت که آزمایش اسلامپ مهمترین و دردسترسترین آزمایش برای سنجش کیفیت میباشـد. در چرخه مهندسی بتن، کیفیت نهایی سازه پیش از آنکه بتن در قالبها سخت شود، در همان دقایق اولیه و در فاز خمیری (پلاستیک) رقم میخورد. آزمایش اسلامپ بتن از سال ۱۹۲۲ میلادی تا به امروز، به عنوان در دسترسترین و معتبرترین روش کارگاهی برای ارزیابی روانی و کارایی بتن تازه شناخته میشود. این آزمایش ساده اما حیاتی، به مهندسان ناظر و اپراتورهای پمپ نشان میدهد که آیا بتن ارسالی برای جایدهی در مقطع مورد نظر مناسب است یا خیر.
در اصطلاح آییننامهای (مانند ACI)، کارایی به معنای قابلیت بتن برای جریان یافتن، متراکم شدن و ریختن در قالب است؛ با این حال، آزمایش اسلامپ در واقع میزان «روانی» (Consistency) بتن تازه را میسنجد. در این مقاله تخصصی که توسط واحد تحقیق و توسعه کارخانه بتن آماده سنگ شکن غرب تدوین شده است، صفر تا صد اجرای این آزمایش، تجهیزات مورد نیاز، تحلیل انواع افت بتن و استانداردهای ملی و بینالمللی آن را با رویکردی کاملاً اجرایی بررسی میکنیم.
تجهیزات استاندارد برای تست اسلامپ
برای انجام دقیق این آزمایش در محل کارگاه، به تجهیزات پیچیدهای نیاز نیست، اما ابعاد و استاندارد بودن همین ابزار ساده به شدت حائز اهمیت است:
- مخروط اسلامپ (مخروط آبرامز): یک قالب فلزی مخروطی شکل بدون کف و سر. طبق استانداردهای بینالمللی، ارتفاع این مخروط ۳۰ سانتیمتر، قطر قاعده پایینی آن ۲۰ سانتیمتر و قطر دهانه بالایی آن ۱۰ سانتیمتر است. این مخروط دارای دو دستگیره در اطراف و دو پاگیر در قسمت پایین است.
- سینی فلزی (صفحه پایه): یک صفحه صاف، غیرجاذب و صلب با ابعاد ۴۰×۴۰ یا ۵۰×۵۰ سانتیمتر که مخروط روی آن قرار میگیرد. (برای آزمایش جریان اسلامپ در بتنهای خودتراکم از سینیهایی به ابعاد 80*80 الی 100*100 استفاده میشود)
- میله تراکم (کوبه فلزی): یک میله فولادی با مقطع دایرهای (معمولاً به قطر ۱۶ میلیمتر و طول ۶۰۰ میلیمتر) که حداقل یک سر آن به صورت نیمکره (گرد) درآمده است.
- ابزار اندازهگیری و کمکی: متر یا خطکش فلزی، کمچه یا ماله برای صاف کردن سطح بتن، و یک قیف مخصوص (اختیاری) برای تسهیل ریختن بتن.

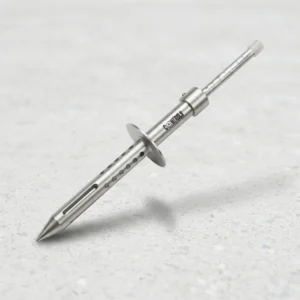

برای سنجش سریع کارایی، ابزار جدیدی به نام «K-Slump Tester» نیز وجود دارد که با وارد کردن آن درون بتن تازه، میتوان عدد اسلامپ را در یک دقیقه اندازهگیری کرد؛ در این روش، با فرو کردن یک میلهی مخصوص در بتن و خواندن میزان نفوذ میلهی شناور داخل آن، شاخصی به دست میآید که روانی و قابلیت پمپاژ یا جایدهی بتن را نشان میدهد.

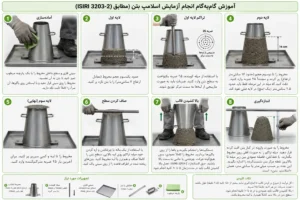

آموزش گامبهگام انجام آزمایش اسلامپ بتن
دقت در اجرای مراحل زیر، تفاوت بین یک نتیجه قابل استناد و یک نتیجه مردود را مشخص میکند. از لحظه شروع پر کردن قالب تا برداشتن مخروط، کل فرآیند نباید بیشتر از ۱۵۰ ثانیه (۲.۵ دقیقه) طول بکشد.
- آمادهسازی: سینی فلزی و سطح داخلی مخروط را با یک پارچه مرطوب تمیز کنید تا بتن به آن نچسبد. مخروط را روی سینی قرار داده و با ایستادن روی پاگیرها، آن را کاملاً ثابت نگه دارید.
- لایه اول: حدود یکسوم حجم مخروط (معادل ارتفاع ۷ سانتیمتر) را با بتن تازه پر کنید.
- تراکم لایه اول: با استفاده از میله کوبنده، ۲۵ ضربه یکنواخت به سطح بتن وارد کنید. ضربات باید به صورت مارپیچی از لبهها به سمت مرکز توزیع شوند.
- لایه دوم: مخروط را تا دوسوم حجم (حدود ۱۶ سانتیمتر ارتفاع) پر کرده و مجدداً ۲۵ ضربه وارد کنید. دقت کنید که میله در این مرحله فقط باید حدود ۲.۵ سانتیمتر (یک اینچ) در لایه قبلی نفوذ کند.
- لایه سوم (نهایی): مخروط را تا لبه و کمی سرریز پر کنید. برای آخرین بار ۲۵ ضربه متراکمکننده وارد کنید.
- صاف کردن سطح: با استفاده از یک ماله یا چرخاندن و اره کردن خود میله تراکم روی لبه بالایی، سطح بتن را کاملاً صاف و همتراز با لبه مخروط کنید. بتنهای ریخته شده در اطراف قاعده را از روی سینی پاک کنید.
- بالا کشیدن قالب: دستگیرهها را محکم بگیرید و پاها را از روی پاگیرها بردارید. مخروط را کاملاً عمودی، بدون هیچگونه حرکت چرخشی یا جانبی به سمت بالا بکشید. طبق استاندارد ملی ایران (ISIRI 3203-2)، عمل بالا کشیدن قالب باید در مدت زمان ۵ تا ۱۰ ثانیه انجام شود.

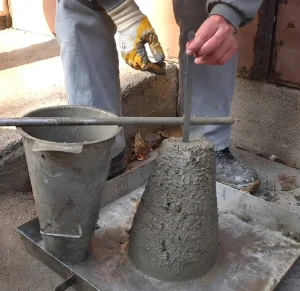

اندازهگیری: مخروط را به صورت وارونه در کنار بتن افت کرده قرار دهید. میله تراکم را به صورت افقی روی مخروط بگذارید. با خطکش، فاصله عمودی بین زیر میله تا بالاترین نقطه مرکز بتن نشستکرده را اندازه بگیرید. این عدد بر حسب میلیمتر یا سانتیمتر، همان «اسلامپ بتن» است.

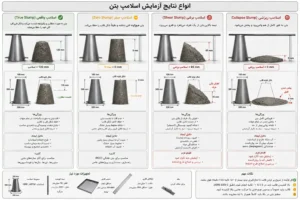

تحلیل نتایج: انواع اسلامپ بتن کارگاهی
بتن پس از برداشتن قالب، رفتار متفاوتی از خود نشان میدهد که نمایانگر کیفیت طرح اختلاط است. به طور کلی ۴ حالت رخ میدهد:
-
اسلامپ واقعی (True Slump):
بتن به صورت متقارن و یکپارچه نشست میکند و شکل کلی خود را حفظ مینماید. این حالت نشاندهنده یک طرح اختلاط استاندارد با چسبندگی و دانهبندی صحیح است.
-
اسلامپ صفر (Zero Slump):
بتن هیچگونه افتی نداشته و دقیقاً شکل قالب را حفظ میکند. این یعنی مخلوط بسیار خشک بوده و نسبت آب به سیمان آن به شدت پایین است. از این بتنها که به «بتن غلتکی» (RCC) معروفاند، منحصراً در راهسازی و سدسازی استفاده میشود.
-
اسلامپ برشی (Shear Slump):
نیمه بالایی بتن از یک طرف میلغزد و فرو میریزد. این حالت نشاندهنده کمبود چسبندگی (انسجام) در خمیر بتن است که میتواند ناشی از کمبود ریزدانه یا نقص در آزمایش باشد. در صورت بروز این حالت، نتیجه آزمایش مردود است و باید دوباره تکرار شود.
-
اسلامپ ریزشی (Collapse Slump):
بتن به طور کامل از هم وامیرود و پخش میشود. این پدیده نشانه روانی بیش از حد، وجود آب مازاد خارج از استاندارد، یا مصرف بیش از حد روانکننده است که باعث جداشدگی (Segregation) دانهها میشود
جدول کاربردی مقادیر مجاز اسلامپ بتن بر اساس نوع قطعه
انتخاب اسلامپ مناسب، تابعی از نوع مقطع، تراکم آرماتورها و روش جایدهی (مانند استفاده از پمپ یا شوتینگ) است. جدول زیر بر اساس استانداردهای مهندسی تنظیم شده است:
| سطح کارایی | میزان اسلامپ (میلیمتر) | محل کاربرد و نوع سازه مورد استفاده |
| بسیار پایین (سفت) | ۰ تا ۲۵ | جادهسازی، سدسازی (بتن غلتکی) و سازههای حجیم با ویبره شدید |
| پایین | ۲۵ تا ۵۰ | پیها (فونداسیون)، دیوارها و مقاطع با آرماتوربندی سبک |
| متوسط (روانی مطلوب) | ۵۰ تا ۱۰۰ | دالها، تیرها، ستونها و مقاطع با آرماتوربندی متراکم؛ بتنهای قابل پمپاژ |
| بالا (روان) | ۱۰۰ تا ۱۷۵ | بتنریزی با لوله ترمی (زیر آب)، مقاطع بسیار پرآرماتور و قالبهای لغزنده |
استانداردهای سنجش اسلامپ در جهان
نحوه اجرای این تست در کشورهای مختلف تفاوتهای جزئی اما مهمی دارد:
- استاندارد آمریکا (ASTM C143 / AASHTO T 119): زمان بالا کشیدن مخروط باید دقیقاً ۲±۵ ثانیه باشد و ابعاد مخروط بر حسب اینچ تعریف میشود.
- استاندارد اروپا و انگلیس (BS EN 12350-2): ابعاد کاملاً متریک (ارتفاع ۳۰۰، قاعده ۲۰۰، دهانه ۱۰۰ میلیمتر) است و الزام سختگیرانه ثانیهای برای بالا کشیدن قالب مانند ASTM وجود ندارد.
- استاندارد ملی ایران (ISIRI 3203-2): ابعاد قالب کاملاً مشابه استاندارد اروپا (با رواداری ۲ میلیمتر) است، اما زمان بالا کشیدن قالب به صورت یکنواخت و بدون حرکت جانبی، بین ۵ تا ۱۰ ثانیه تعیین شده است.
عوامل مؤثر بر اسلامپ بتن
چه عواملی باعث تغییر عدد اسلامپ در کارگاه میشوند؟
- نسبت آب به سیمان (W/C): اصلیترین عامل؛ رطوبت بالا اسلامپ را افزایش و خشکی آن را کاهش میدهد.
- حجم خمیر: براساس مقادیر مواد چسباننده (شامل سیمان و مواد مکمل سیمانی) و طرح اختلاط مقدار و نوع افت مخروط ناقص بتن میتواند متفاوت باشد.
- افزودنیهای شیمیایی: استفاده از فوقروانکنندهها میتواند بدون افزایش آب، اسلامپ را به شدت بالا ببرد (مفید برای تولید بتنهای پرمقاومت).
- دانهبندی و شکل سنگدانهها: شن و ماسه شکسته نسبت به مصالح رودخانهای (گردگوشه) اسلامپ پایینتری به دست میدهند.
- زمان و دمای محیط: با گذشت زمان از لحظه اختلاط در کارخانه (مسیر حمل تراک میکسر) و افزایش دمای محیط، بتن دچار «افت اسلامپ» میشود.
مزایا و محدودیتهای این آزمایش اسلامپ بتن کارگاهی
مزایا:
- انجام آن بسیار ساده، سریع و ارزان است و در کف کارگاه به راحتی صورت میگیرد.
- تجهیزات آن کاملاً پرتابل (قابل حمل) است.
- به عنوان یک سیستم هشداردهنده سریع برای اپراتور پمپ و مهندس ناظر عمل میکند تا از پمپاژ بتنهای غیراستاندارد جلوگیری کنند.
محدودیتها:
- برای بتنهای بسیار سفت (اسلامپ کمتر از ۲ سانتیمتر) یا بسیار روان (بتنهای خودتراکم) معیار دقیقی نیست.
- تفاوت کارایی بین دو مخلوط با اسلامپ مشابه را به خوبی نشان نمیدهد (نمیتواند میزان چسبندگی درونی را به طور دقیق کمیسازی کند).
- برای بتنهای مگر (Lean Concrete) چندان قابل اعتماد نیست، زیرا سریعاً دچار اسلامپ برشی یا ریزشی میشوند.
جمعبندی
آزمایش اسلامپ بتن، زبان مشترک بین کارخانه تولیدکننده و تیم اجرایی در کارگاه است. هدف غایی از این ارزیابی، دستیابی به بتنی با قابلیت جایدهی مناسب بدون نیاز به افزودن غیرمجاز آب است. اضافه کردن آب به تراک میکسر برای افزایش مقطعیِ اسلامپ، خط قرمز مهندسی است که منجر به افت شدید مقاومت فشاری و ترکخوردگیهای گسترده میشود. برای داشتن بتنی با روانی و دوام بالا، تنظیمات باید در مبدأ و از طریق طرح اختلاط علمی صورت گیرد.
