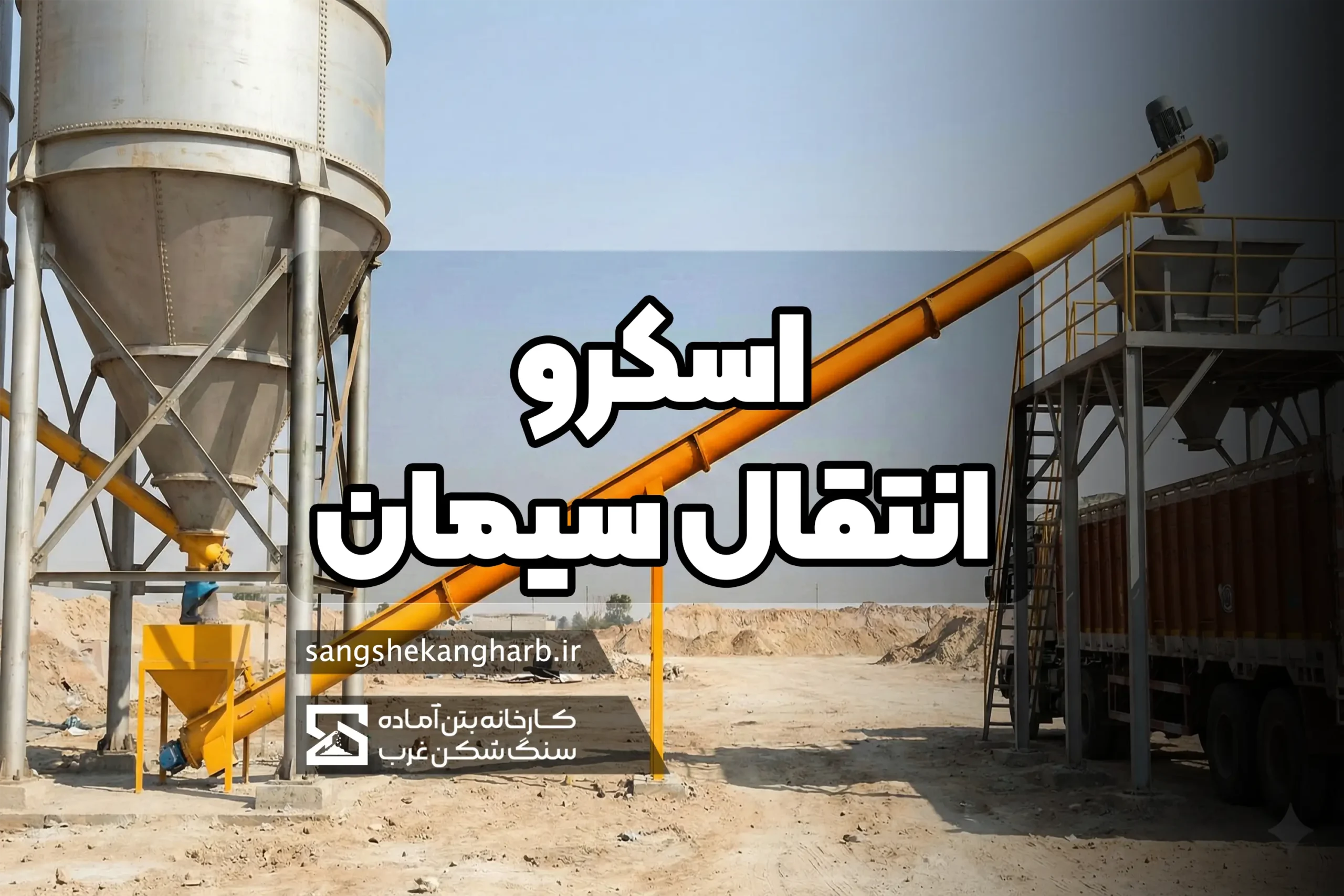

اسکرو انتقال سیمان؛ قلب تپنده خط تولید بتن و راهنمای جامع فنی
تصور کنید تمام مواد اولیه بتن (شن، ماسه و آب) آماده هستند، میکسر در حال چرخش است، اما سیمان به داخل دیگ نمیریزد! این کابوس هر مدیر کارخانه بتن است. در این لحظه، اهمیت قطعهای حیاتی به نام اسکرو انتقال سیمان (Cement Screw Conveyor) مشخص میشود. اگر سیلوهای سیمان را “انبار” کارخانه بدانیم، اسکروها “رگهایی” هستند که خون (سیمان) را به قلب سیستم (میکسر) میرسانند.
در صنعت تولید بتن آماده، ثانیهها تعیینکنندهاند. یک اسکروی بیکیفیت یا خراب، نه تنها باعث توقف خط تولید میشود، بلکه میتواند ترکیب بتن را با خطای توزین مواجه کند. ما در تیم فنی کارخانه بتن آماده سنگ شکن غرب، بارها دیدهایم که چگونه انتخاب صحیح و نگهداری از این تجهیزات، تفاوت بین یک پروژه موفق و یک پروژه پر از تاخیر را رقم میزند. در این مقاله تخصصی، کالبدشکافی کامل این دستگاه را انجام میدهیم.
اسکرو انتقال سیمان دقیقا چیست و چگونه کار میکند؟
اسکرو یا مارپیچ سیمان، نوعی نوار نقاله بسته است که بر اساس مکانیزم باستانی “پیچ ارشمیدس” کار میکند. وظیفه اصلی آن، انتقال مواد پودری (سیمان یا خاکستر بادی) از انتهای مخروطی سیلو به باسکول سیمان (ترازو) است.
ساختار کلی:
این دستگاه از یک لوله بیرونی ثابت و یک شفت دوار داخلی تشکیل شده است. روی شفت داخلی، پرههایی به شکل حلزونی (Helix) جوش داده شدهاند. با چرخش شفت توسط الکتروموتور، مواد سیمانی در میان پرهها به دام افتاده و به سمت جلو هُل داده میشوند.
[محل قرارگیری تصویر ۱: دیاگرام شماتیک یک بچینگ پلانت که اتصال سیلوی سیمان به میکسر توسط اسکرو را نشان میدهد. متن جایگزین (Alt Text): نحوه نصب اسکرو انتقال سیمان در بچینگ پلانت]
اجزای تشکیلدهنده اسکرو (آناتومی دستگاه)
شناخت اجزا برای تعمیر و نگهداری ضروری است. یک اسکرو انتقال سیمان استاندارد شامل بخشهای زیر است:
-
الکتروموتور و گیربکس: نیروی محرکه دستگاه. معمولاً در بالای اسکرو (سمت خروجی) نصب میشوند تا سیمان را به سمت خود بکشند (نیروی کششی بهتر از فشاری عمل میکند).
-
لوله بدنه (Housing): معمولاً در سایزهای ۶، ۸، ۱۰ و ۱۲ اینچ تولید میشود.
-
مارپیچ داخلی (Flighting): شفت و پرههای فلزی که وظیفه اصلی جابجایی را بر عهده دارند.
-
یاتاقانهای میانی (Intermediate Bearings): در اسکروهای بلند (مثلاً ۱۰ متری)، شفت داخلی شکم میدهد و به بدنه میسابد. این یاتاقانها (چدنی یا برنجی) شفت را در مرکز نگه میدارند.
-
درچه بازدید: دریچههای کوچکی روی بدنه که برای تمیزکاری و رفع گرفتگی تعبیه شدهاند.
-
بخش ورودی و خروجی: دهانههایی که با اتصالات انعطافپذیر (برزنتی) به سیلو و باسکول متصل میشوند.
نکات طلایی در انتخاب و خرید اسکرو
همه اسکروها یکسان نیستند. انتخاب اشتباه میتواند گلوگاه تولید شما شود. فاکتورهای مهم عبارتند از:
۱. قطر لوله و ظرفیت انتقال
قطر لوله رابطه مستقیمی با سرعت انتقال سیمان دارد.
-
۶ اینچ: مناسب برای باسکولهای کوچک و افزودنیها.
-
۸ و ۱۰ اینچ: استاندارد رایج برای اکثر بچینگ پلانتها (ظرفیت انتقال حدود ۴۰ تا ۶۰ تن در ساعت).
-
۱۲ اینچ: برای پروژههای سدسازی و بچینگهای با ظرفیت بالا.
۲. زاویه نصب
اسکرو انتقال سیمان نباید با هر زاویهای نصب شود. زاویه استاندارد معمولاً بین ۳۰ تا ۴۵ درجه است. هرچه زاویه تندتر شود (به سمت ۹۰ درجه)، راندمان دستگاه به شدت افت میکند و فشار روی موتور افزایش مییابد.
هزینه تجهیزات و تاثیر آن بر قیمت نهایی
تجهیزات بچینگ پلانت، از اسکرو گرفته تا پمپهای بتن، هزینههای استهلاک بالایی دارند که در قیمت نهایی بتن موثر است. مدیریت این هزینهها هنر پیمانکار است. همانطور که انتخاب پمپ مناسب در هزینه نهایی موثر است، انتخاب اسکروی مناسب نیز در سرعت تولید اثر دارد. برای درک بهتر هزینههای ماشینآلات جانبی، پیشنهاد میکنیم مقاله تحلیلی ما درباره هزینه پمپ بتن و قیمتگذاری انواع پمپ را مطالعه کنید.
[محل قرارگیری تصویر ۲: نمایی از داخل لوله اسکرو و پرههای حلزونی فلزی. متن جایگزین (Alt Text): پرههای مارپیچ داخلی اسکرو سیمان و شفت مرکزی]
مشکلات رایج و راهنمای عیبیابی (Troubleshooting)
حتی بهترین اسکروها هم ممکن است دچار مشکل شوند. در اینجا تجربیات تیم فنی کارخانه سنگ شکن غرب را برای حل مشکلات متداول میخوانید:
-
گرفتگی و قفل کردن اسکرو:
-
علت: نفوذ رطوبت به داخل اسکرو و سفت شدن سیمان، یا باقی ماندن سیمان در لوله برای مدت طولانی.
-
راه حل: همیشه قبل از خاموش کردن طولانی مدت دستگاه، اسکرو را کاملاً خالی کنید.
-
-
سر و صدای غیرعادی:
-
علت: خرابی یاتاقانهای میانی یا برخورد پرهها به بدنه لوله.
-
راه حل: تراز کردن مجدد شفت و تعویض بوشهای یاتاقان.
-
-
نشتی سیمان:
-
علت: خرابی نمدها و آببندهای سروته اسکرو.
-
راه حل: تعویض پکهای آببندی.
-
اهمیت نگهداری اسکرو در کیفیت بتن سنگ شکن غرب
چرا ما روی کیفیت اسکرو انتقال سیمان حساس هستیم؟ چون دقت در وزن کردن سیمان، مستقیماً روی “عیار بتن” تاثیر میگذارد.
اگر اسکرو دارای ریزش ناگهانی باشد یا دیر قطع کند، وزن سیمان داخل میکسر تغییر کرده و اسلامپ و مقاومت بتن به هم میریزد.
در کارخانه بتن آماده سنگ شکن غرب، ما از اسکروهایی با دریچههای پنوماتیک دقیق و سیستمهای اینورتر استفاده میکنیم تا تلورانس وزنی سیمان به حداقل ممکن (نزدیک به صفر) برسد. این یعنی بتنی که به دست شما میرسد، دقیقاً همان عیاری را دارد که سفارش دادهاید.
[محل قرارگیری تصویر ۳: تکنسین تعمیرات در حال گریسکاری و سرویس یاتاقان اسکرو. متن جایگزین (Alt Text): سرویس و نگهداری اسکرو انتقال سیمان و گریسکاری یاتاقان]
سوالات متداول (FAQ)
۱. طول عمر مفید یک مارپیچ سیمان چقدر است؟
بستگی به میزان کارکرد دارد، اما معمولاً لوله بیرونی ۱۰ سال و پرههای داخلی (به دلیل سایش با سیمان) بین ۳ تا ۵ سال عمر مفید دارند و سپس باید بازسازی یا تعویض شوند.
۲. آیا میتوان از اسکروی سیمان برای انتقال شن و ماسه استفاده کرد؟
خیر! اسکروهای سیمان برای مواد پودری و نرم طراحی شدهاند. دانههای درشت و زبر شن و ماسه به سرعت پرهها را میسایند و باعث گیر کردن اسکرو بین پره و بدنه میشوند.
۳. علت لرزش شدید اسکرو چیست؟
تاب برداشتن شفت اصلی یا خالی شدن زیر پایههای نگهدارنده اسکرو از دلایل اصلی لرزش هستند که باید سریعاً رفع شوند تا به گیربکس آسیب نرسد.
نتیجهگیری: قطعهای ساده اما استراتژیک
اسکرو انتقال سیمان شاید در نگاه اول یک لوله و فنر ساده به نظر برسد، اما شریان حیاتی کارخانه بتن است. هرگونه اخلال در عملکرد آن، یعنی توقف بتنریزی و خسارتهای سنگین. انتخاب برند معتبر، سایز صحیح و نگهداری اصولی، کلید موفقیت در تولید مداوم است.
تعهد ما در سنگ شکن غرب، استفاده از بهترین تجهیزات برای تولید باکیفیتترین بتن منطقه است. ما اجازه نمیدهیم نقص فنی تجهیزات، کیفیت پروژه شما را به خطر بیندازد.
