الیاف در بتن و انواع آن | راهنمای جامع صفر تا صد الیاف در بتن
انواع الیاف در بتن شامل الیاف فولادی، شیشهای، پلیمری (سنتتیک)، طبیعی، بازالتی، کربنی، آرامید و بازیافتی هستند که هرکدام بسته به نوع کاربرد، شرایط محیطی و ویژگیهای مکانیکی مورد نیاز، جایگاه خود را در تکنولوژی بتنهای مدرن دارند. استفاده از الیاف در بتن، رفتار پس از ترک را بهبود داده، چقرمگی و مقاومت برشی را افزایش میدهد و در برخی موارد بسته به خواسته مورد نیاز میتواند جایگزین یا مکمل آرماتور فولادی میشود.
1- مقدمه
بتن الیافی (Fiber Reinforced Concrete – FRC) از دیرباز بهعنوان راهحلی برای مهار ترکهای ناشی از جمعشدگی پلاستیک، افزایش مقاومت کششی و خمشی و کنترل رفتار پس از شکست شناخته شده است. تفاوت اساسی بتن الیافی با بتن مسلح معمولی در آن است که الیاف بهصورت ریز، پراکنده و تصادفی در سراسر مخلوط توزیع شده و در سنین اولیه تا مراحل نهایی بارگذاری، نقش دارند. تعدد انواع الیاف و تنوع استانداردهای طراحی و اجرا، لزوم شناخت دقیق ویژگیهای هر الیاف و معیارهای انتخاب علمی آنها را دوچندان کرده است.
2- طبقهبندی الیاف بر اساس استاندارد
استاندارد ASTM C1116/C1116M با عنوان “Standard Specification for Fiber-Reinforced Concrete” بتن الیافی را به چهار نوع اصلی تقسیم میکند.
- بتن مسلح شده به الیاف فولادی صنعتی
- بتن مسلح شده الیاف پلیپروپیلن (pp)
- بتن مسلح شده به الیاف شیشه
- بتن مسلح شده به الیاف سنتتیک
- بتن مسلح شده الیاف بازالت
- بتن مسلح شده الیاف بازیافتی فولادی (حاصل از بازیافت لاستیک)
- بتن مسلح شده به الیاف طبیعی
طبقهبندی الیاف براساس جنس و ترکیب
الیاف فولادی

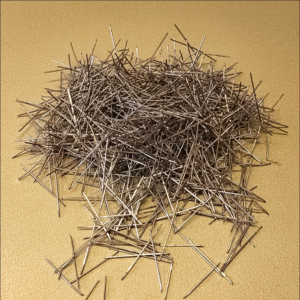

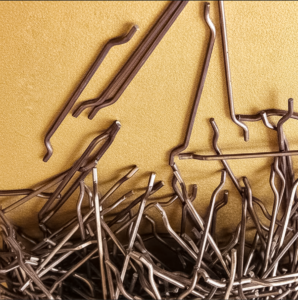

الیاف فولادی بسته به نوع تولید و هندسه ساخت به دستهبندیهای مختلفی تقسیمبندی میشوند. بطور مثال الیافهای فولادی را میتواند در حالتهای دوبعدی، سه بعدی، چهاربعدی و پنجبعدی این الیاف معمولاً به دلیل مقاومت کششی بالا (حداقل 345 مگاپاسکال طبق استاندارد)، توانایی افزایش مقاومت خمشی پسماند و رفتار خوب پس از ترک، افزایش مقاومت دربرابر ضربه، در دالهای صنعتی، روسازی، تونلسازی و قطعات پیشساخته استفاده میشوند. الیاف فولادی در حالتهای میکرو و ماکرو قابل استفاده میباشند. این الیاف معمولا بصورت دو سر قلاب جهت تامین پیوستگی لازم با بتن در دسترس میباشند.

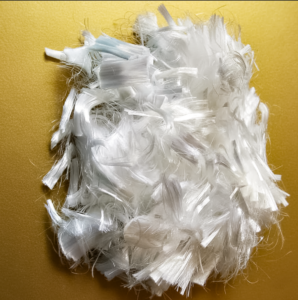

الیاف پلیپروپیلن
الیاف پلیپروپیلن (Polypropylene Fibers) بهعنوان یکی از رایجترین الیاف پلیمری در صنعت بتن، نقش مؤثری در بهبود رفتار بتن و ملات ایفا میکنند. استفاده از این الیاف موجب کاهش جمعشدگی پلاستیک، کنترل ترکهای اولیه ناشی از تبخیر سریع آب و بهبود انسجام مخلوط بتن میشود. الیاف پلیپروپیلن با توزیع یکنواخت در حجم بتن، از گسترش ریزترکها جلوگیری کرده و پایداری بتن تازه و سختشده را افزایش میدهند.
این نوع الیاف به دلیل وزن کم، مقاومت شیمیایی بالا و عدم خوردگی، گزینهای مناسب برای استفاده در محیطهای خورنده و شرایط بهرهبرداری سخت محسوب میشوند. همچنین الیاف پلیپروپیلن با بهبود رفتار بتن در برابر آتشسوزی، از طریق ایجاد مسیرهای ریز خروج بخار و کاهش خطر ترکهای انفجاری و افزاینده، ایمنی سازه را افزایش میدهند. مجموعه این مزایا باعث شده است که الیاف پلیپروپیلن در انواع بتنهای معمولی، صنعتی و بتنهای با عملکرد بالا، بهعنوان یک راهکار اقتصادی و کارآمد مورد استفاده گسترده قرار گیرند.

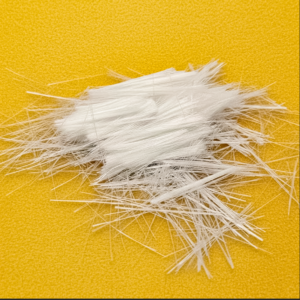

الیاف شیشهای
این دسته از الیاف از جنس شیشه بوده و بصورت تک رشتهای یا چند رشتهای تولید میشوند که قابلیت پخش آسان و مناسب آن باعث مسلح سازی همگن بتن میشود. از این نوع الیاف در ساخت قطعات پیشساخته نما، کفپوش، بتن GRC، بتن اکسپوز و تایلهای سیمانی استفاده میشود. انواع مختلفی از الیاف شیشه در دسترس میباشد به گونهای که با توجه به کاربرد، قابلیت استفاده در صنایعی همچون بتن، کامپوزیت، مقاومسازی، عایق و … دارد. الیاف شیشهای به اشکال مختلفی قابل دسترس میباشد مانند نواری، نخ، رشتهای، پارچهای، سوزنی، نمدی و سه بعدی. الیاف شیشهای توانایی مقاومت در برابر کشش را تا حدود 1200 الی 1500 مگاپاسکال را دارد.
الیاف سنتتیک

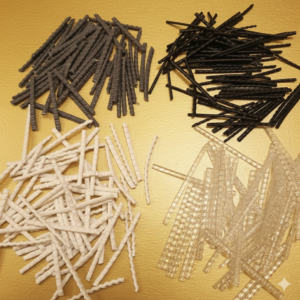

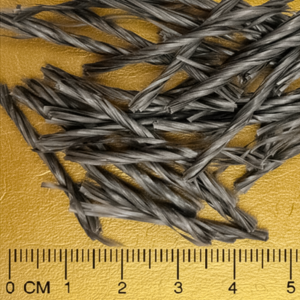

شامل الیاف پلیپروپیلن، پلیاتیلن، نایلون و پلیاستر هستند که در دو دسته میکرو (معمولاً برای کنترل ترکهای پلاستیک) و ماکرو (افزایش مقاومت پسماند) تولید میشوند. این دسته از الیاف که از مواد پلیمری ساخته میشوند جزو الیاف مصنوعی محسوب میشود و قابلیت استفاده در صنعت بتن میباشد. این الیاف در رنگهای مختلفی قابل تولید است (مشکی، سفید، طوسی، شفاف و …). شکل ظاهری الیاف میتواند بصورت موجدار غیریکنواخت، سینوسی، توئیست، امباس، آکوا و دارای آج باشد تا درگیری بیشتری با بتن داشته باشد. هر نوع فرم ظاهری الیاف میتواند کاربرد خاصی در بتن داشته باشد. الیافهای دارای هندسه و شکل ظاهری مناسب منجر به افزایش مقاومت خمشی، کاهش ترکخوردگیها ماکرو و میکرو در سنین اولیه و ثانویه و در نهایت افزایش کیفیت و دوام بتن میشوند. مقاومت کششی الیاف سنتتیک در بازه 600 الی 800 مگاپاسکال قرار میگیرد. مواد پایه این دسته از الیاف میتواند پلیاتیلن، کوپلیمر، پلیالفین و یا ترکیبی از پلیمرها نامبرده و سایر مواد شیمیایی باشد. الیاف میکرو برای کنترل ترکهای میکرو و الیاف ماکرو برای کنترل ترکهای ماکرو مناسب میباشند.
الیاف بازالت
الیاف بازالت از گدازه سنگ بازالت با فرآیند ذوب و کشش تولید میشوند و مقاومت شیمیایی، دمایی و قلیایی بالایی دارند. پژوهشها نشان میدهد که الیاف بازالت با درصد حجمی 1/0 تا3 /0 درصد بهبود چشمگیری در مقاومت کششی شکافی (تا 5/37 درصد) و مقاومت خمشی (تا 2/44 درصد) ایجاد میکنند و مقاومت به نفوذ یون کلرید را تا 24 درصد کاهش میدهند. کاربرد این الیاف در سازههای حفاظتی، ساختمانهای در معرض دماهای بالا و محیطهای خورنده توصیه میشود.
الیاف کربن و آرامید (مثل کولار) از نظر مقاومت کششی و مدول الاستیسیته بهشدت عالی، اما هزینه بالا و سختی در ترکیب با بتن شناخته میشوند و عموماً در قطعات با نیاز ویژه (سازههای سبکوزن، ترمیم پلها و سازههای تحت بارهای دینامیک) مصرف میشوند.

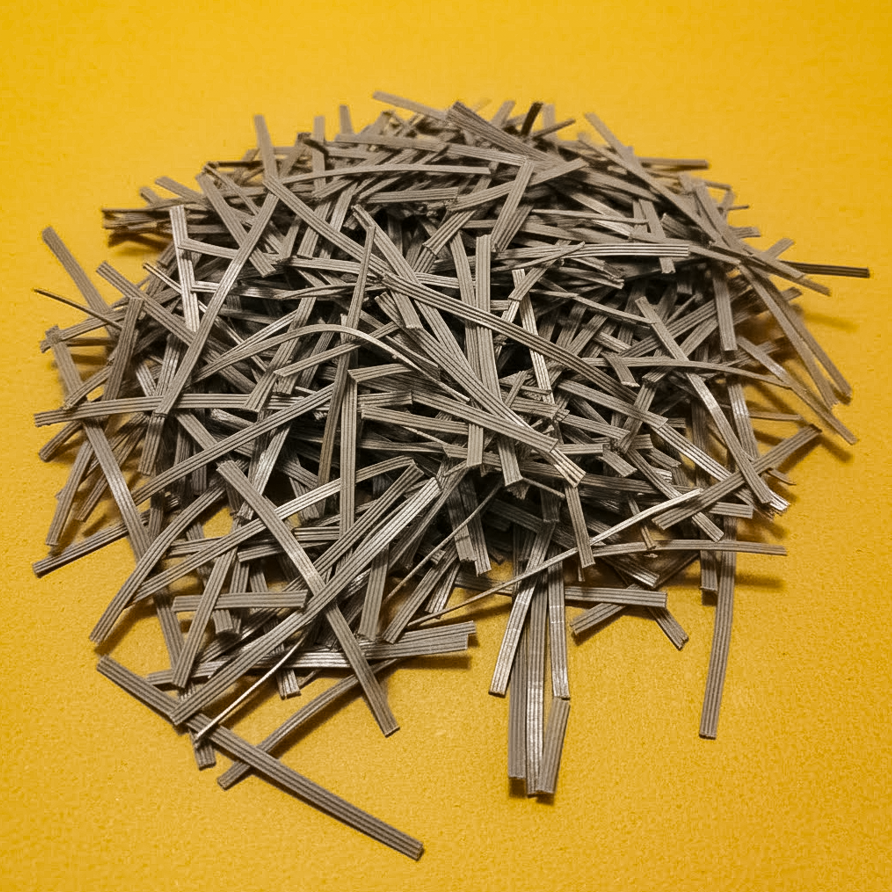

الیاف فولادی بازیافتی
الیاف میکروفلزی حاصل از بازیافت لاستیکهای فرسوده بوده و بهعنوان یک مسلحکننده مؤثر در بتن یا ملات مورد استفاده قرار میگیرند. استفاده از این الیاف فلزی بازیافتی موجب افزایش مقاومت بتن، کاهش جمعشدگی، کنترل ترکخوردگی، بهبود دوام و ارتقای خواص مکانیکی بتن، بهویژه مقاومت در برابر ضربه میشود که در نهایت به کاهش هزینههای اجرایی نیز میانجامد.
بهکارگیری میکروالیاف فلزی بازیافتی (الیاف باریافتی حاصل از خردایش لاستیکهای فرسوده) امکان جلوگیری از شکست ناگهانی بتن را فراهم کرده و باعث حفظ ظرفیت باربری پس از ترکخوردگی میشود؛ بهطوریکه رفتار شکست از نوع ترد به شکست نرم تغییر مییابد. همچنین از این الیاف میتوان بهعنوان آرماتور حرارتی در سازههای بتنی استفاده کرد که علاوه بر بهبود عملکرد مکانیکی، از نظر اقتصادی نیز مقرونبهصرفه است.
میکروالیاف فلزی بازیافتی لاستیک به دلیل نسبت ظاهری بالا و مقاومت کششی قابل توجه، امروزه در تولید نسل جدید بتنها، از جمله بتنهای فوقتوانمند (UHPC) و بتنهای با عملکرد بسیار بالا (HPC)، کاربرد گستردهای یافتهاند.
الیاف طبیعی
شامل الیاف سلولزی از گیاهان مانند جوت، سیزال، کنف و نیشکر که در کشورهای در حال توسعه به دلیل هزینه پایین و تجدیدپذیری استفاده میشوند، ولی دوام بلندمدت آنها در محیط قلیایی بتن محدودیت دارد.
نکات کلیدی در انتخاب الیاف در بتن
درصد و نوع الیاف باید بر اساس نیاز پروژه (طرح اختلاط، شرایط بتنریزی، کنترل ترک، افزایش مقاومت پسماند، بهبود چقرمگی) و با آزمون ASTM C1609 برای ارزیابی رفتار خمشی تعیین شود. الیاف میکرو عمدتاً برای کنترل ترکهای پلاستیک و ماکرو برای افزایش مقاومت پس از ترک استفاده میشوند؛ محیط قلیایی بتن میتواند الیاف طبیعی و برخی شیشههای غیرمقاوم را تخریب کند، لذا در محیطهای خورنده الیاف بازالت یا فولادی ضدزنگ ترجیح دارند. کاهش کارایی با افزایش درصد الیاف، بهویژه در الیاف بازالت، باید در طرح مخلوط در نظر گرفته شود و ممکن است به افزودنیهای روانکننده نیاز باشد.
| نوع الیاف | ویژگی کلیدی عملکرد | مصرف رایج (کیلوگرم/مترمکعب) | کاربردهای معمول |
| فولادی | مقاومت کششی بالا (≥345 MPa)، افزایش مقاومت خمشی پسماند و چقرمگی | 20 – 80 | دالهای صنعتی، روسازی، تونلسازی، سازههای مقاوم به انفجار، بتنهای فوق توانمند |
| شیشهای | مقاومت کششی بالا، وزن سبک، تولید نازک و پیچیده | 1 – 5 | GFRC، نماهای معماری، لولهها، مخازن |
| پلیپروپیلن (PP) | کنترل ترک پلاستیک (میکرو) و افزایش مقاومت پسماند (ماکرو) | 2 – 5 (میکرو)، 3 – 10 (ماکرو) | دالهای تجاری، صنعتی سبک، تونل، روسازی |
| بازالت | مقاومت شیمیایی، حرارتی و قلیایی عالی، کاهش نفوذ کلرید | 5/0 – 3 | سازههای حفاظتی، محیطهای خورنده، دماهای بالا |
| طبیعی | تجدیدپذیر، اقتصادی، دوام محدود در محیط قلیایی | 5 – 15 | سازههای موقت، کشورهای در حال توسعه، کاربردهای غیربحرانی |
| کربن/آرامید | مقاومت کششی و مدول بسیار بالا، هزینه بالا | 5/0 – 2 | ترمیم سازههای استراتژیک، پلها، کاربردهای سبکوزن |
| بازیافتی فولادی | مقاومت کششی مطلوب، درگیری مناسب با بتن و هزینه پایین بدلیل بازیافتی بودن و از طرفی عدم یکنواختی در هندسه و ترکیببندی (دارای ناخالصی و خرده لاستیک) | 20 – 60 | دالهای صنعتی، روسازی، تونلسازی، سازههای مقاوم به انفجار، بتنهای فوق توانمند اقتصادی |
جمعبندی
انواع الیاف در بتن از فولادی و شیشهای تا پلیمری، بازالت، کربن و طبیعی، هر یک با ویژگیهای فیزیکی و مکانیکی منحصربهفرد، امکان طراحی بتنهای سفارشیسازیشده متناسب با نیازهای اجرایی، محیطی و اقتصادی را فراهم میکنند. انتخاب الیاف مناسب بر اساس استانداردهای ASTM C1116، ACI 544 و استانداردهای ملی ایران 2912 تا 2915، همراه با ارزیابی آزمایشگاهی مطابق ASTM C1609، تضمینکننده عملکرد علمی و اقتصادی بتن الیافی در پروژههای عمرانی است.
