سیستم توزین مصالح بتن، تضمین کیفیت و استحکام در بچینگ پلانت
تصور کنید در حال ساخت یک برج مرتفع یا یک پل حیاتی هستید. مهندسان بهترین طرح اختلاط (Mix Design) را ارائه دادهاند، اما اگر مقدار شن، ماسه یا سیمان دقیقاً طبق فرمول وارد میکسر نشود، چه اتفاقی میافتد؟ تمام محاسبات مهندسی نقش بر آب میشود. اینجاست که اهمیت حیاتی سیستم توزین مصالح بتن مشخص میشود.
در صنعت ساختمان، “دقت” مساوی است با “امنیت” و “سودآوری”. سیستمهای توزین در کارخانههای بتن (بچینگ پلانت)، فقط یک ترازو نیستند؛ آنها مغز متفکر فرآیند تولید هستند که تضمین میکنند هر کیلوگرم مصالح، درست و بهجا استفاده شود. در این مقاله جامع، ما به عنوان متخصصین این حوزه، شما را با اجزا، انواع و نکات کلیدی نگهداری این سیستمها آشنا میکنیم تا بهترین راندمان را از خط تولید خود بگیرید.
چرا سیستم توزین دقیق در بتن اهمیت حیاتی دارد؟
تولید بتن استاندارد، فرآیندی شیمیایی و فیزیکی حساس است. برخلاف روشهای سنتی و حجمی (که با بیل یا پیمانه انجام میشد)، سیستمهای مدرن بر اساس وزن (Weight-based) عمل میکنند. دلایل اصلی اهمیت این سیستم عبارتند از:
- رعایت نسبت آب به سیمان: حیاتیترین فاکتور در مقاومت بتن. خطای توزین در سیمان یا آب میتواند مقاومت بتن را تا ۳۰٪ کاهش دهد.
- صرفهجویی اقتصادی: توزین دقیق از مصرف بیش از حد مصالح گرانقیمت (مانند سیمان و افزودنیهای شیمیایی) جلوگیری میکند.
- استانداردسازی: برای دریافت گواهیهای استاندارد ملی و بینالمللی، داشتن گزارشهای دقیق توزین الزامی است.

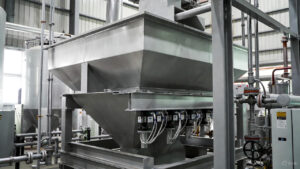

- توضیح: تصویری از هاپر یا مخزن توزین مصالح در یک بچینگ پلانت که لودسلها زیر آن قرار دارند.
اجزای اصلی سیستم توزین مصالح بتن
یک سیستم توزین حرفهای در بچینگ پلانت از ترکیب قطعات مکانیکی و الکترونیکی تشکیل شده است. شناخت این قطعات به شما در عیبیابی و نگهداری کمک میکند.
۱. لودسل (Load Cell)؛ حسگر وزن
لودسلها سنسورهایی هستند که نیروی وزن را به سیگنال الکتریکی تبدیل میکنند. در سیستمهای بتن، معمولاً از لودسلهای فشاری (Compression) یا کششی (Tension) استفاده میشود.
- لودسلهای خمشی (Shear Beam): رایجترین نوع برای توزین نوار نقاله و هاپرهای شن و ماسه.
- لودسلهای فشاری (Canister): برای سیلوهای سیمان با ظرفیت بالا استفاده میشوند.
- کیفیت لودسل و کلاس دقت آن (معمولاً C3) تأثیر مستقیم بر کیفیت بتن نهایی دارد.
۲. نمایشگر یا کنترلر توزین (Weighing Indicator)
این دستگاه مغز متفکر سیستم است. سیگنالهای ضعیف لودسل را دریافت کرده، پردازش میکند و وزن دقیق را نشان میدهد. در سیستمهای اتوماتیک، این نمایشگرها مستقیماً به PLC یا کامپیوتر مرکزی متصل هستند و فرمان قطع و وصل دریچهها را صادر میکنند.
۳. جانکشن باکس (Junction Box)
در سیستمهایی که چند لودسل دارند (مثلاً یک مخزن که روی ۴ پایه قرار دارد)، سیمهای لودسلها وارد جعبهای به نام جانکشن باکس میشوند تا سیگنالها یکسانسازی (Summing) شده و به نمایشگر ارسال شوند.
انواع روشهای توزین در بچینگ پلانت
بسته به نوع بچینگ پلانت (تر یا خشک) و ظرفیت تولید، سیستم توزین مصالح بتن به دو روش کلی پیادهسازی میشود:
الف) سیستم توزین تجمعی (Cumulative Weighing)
در این روش، یک تسمه نقاله یا یک هاپر واحد وجود دارد. مصالح مختلف (شن نخودی، شن بادامی، ماسه) به نوبت روی این تسمه یا داخل هاپر ریخته میشوند.
- مزیت: ارزانتر بودن و اشغال فضای کمتر.
- عیب: سرعت کمتر نسبت به روش انفرادی و احتمال خطای انباشته.
ب) سیستم توزین انفرادی (Independent Weighing)
در این روش که برای پروژههای بزرگ و حساس استفاده میشود، هر نوع مصالح (سیمان، آب، شن، ماسه) دارای مخزن توزین جداگانه است.
- مزیت: سرعت بسیار بالا و دقت فوقالعاده.
- عیب: هزینه راهاندازی و نگهداری بالاتر.

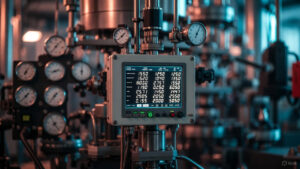

- توضیح: تصویر نمای نزدیک از یک نمایشگر دیجیتال صنعتی که اعداد وزن مصالح را نشان میدهد.
کالیبراسیون: کلید طلایی دقت
بهترین سیستم توزین مصالح بتن دنیا هم اگر کالیبره نباشد، ارزشی ندارد. کالیبراسیون یعنی تنظیم نمایشگر با وزنهای استاندارد (وزنههای مرجع).
چه زمانی باید سیستم را کالیبره کنید؟
- هنگام نصب و راهاندازی اولیه.
- پس از هرگونه تعمیرات روی لودسلها یا تعویض قطعات مکانیکی.
- به صورت دورهای (مثلاً هر ۶ ماه یکبار) برای اطمینان از صحت عملکرد.
- زمانی که اختلاف وزن در بتن تولیدی مشاهده میکنید.
نکته فنی: همیشه قبل از کالیبراسیون، از “صفر بودن” سیستم (Zero Balance) و عدم وجود گیر مکانیکی در هاپرها مطمئن شوید. وجود سنگریزه بین هاپر و شاسی میتواند خطای بزرگی ایجاد کند.
مشکلات رایج در سیستمهای توزین و راه حل آنها
تجربه ۱۰ ساله ما نشان میدهد که اپراتورها معمولاً با مشکلات زیر مواجه میشوند:
۱. نوسان وزن (پرش اعداد)
اگر عدد روی نمایشگر ثابت نمیشود، ممکن است:
- اتصالات سیمهای لودسل شل شده باشد.
- رطوبت وارد جانکشن باکس شده باشد.
- ارت یا اتصال زمین دستگاه به درستی متصل نباشد.
۲. عدم بازگشت به صفر
اگر بعد از تخلیه مصالح، نمایشگر عدد صفر را نشان نمیدهد، احتمالاً:
- مقداری مصالح به بدنه هاپر چسبیده است.
- لودسل تحت فشار مکانیکی غیرعادی (گیر کردن بدنه) قرار دارد.
- لودسل آسیب دیده و دفرمه شده است.
سوالات متداول (FAQ)
۱. آیا سیستم توزین حجمی بهتر است یا وزنی؟ قطعاً سیستم توزین وزنی (گراویمتریک) بهتر است. در روش حجمی، تراکم مصالح و میزان رطوبت میتواند حجم را تغییر دهد اما وزن ماده ثابت است. استاندارد تولید بتن بر اساس وزن است.
۲. عمر مفید لودسلها در بچینگ پلانت چقدر است؟ بستگی به شرایط محیطی و نگهداری دارد، اما لودسلهای باکیفیت در صورت عدم وارد شدن ضربه ناگهانی (Shock Load) و محافظت در برابر رطوبت، میتوانند بین ۵ تا ۱۰ سال عمر کنند.
۳. چگونه میتوانم دقت سیستم توزین خود را تست کنم؟ سادهترین راه استفاده از “وزنه میدانی” است. یک وزنه با وزن مشخص (مثلاً ۲۰ کیلوگرم) را روی هاپر قرار دهید. نمایشگر باید دقیقاً مقدار اضافه شده را نشان دهد.
نتیجهگیری و گام بعدی
سیستم توزین مصالح بتن ستون فقرات تولید محصول باکیفیت است. سرمایهگذاری روی تجهیزات دقیق (لودسل و کنترلر) و سرویس دورهای آنها، نه تنها هزینههای شما را از طریق کاهش هرت مصالح کم میکند، بلکه اعتبار برند شما را نزد مشتریان حفظ مینماید.
فراموش نکنید که یک خطای کوچک در توزین سیمان یا آب، میتواند خسارات جبرانناپذیری به سازه وارد کند.
آیا نگران دقت بچینگ پلانت خود هستید یا نیاز به بروزرسانی سیستم توزین دارید؟ همین حالا میتوانید برای مشاوره رایگان در خصوص انتخاب بهترین لودسلها و سیستمهای اتوماسیون متناسب با خط تولید خود، با ما تماس بگیرید تا کارشناسان فنی ما شما را راهنمایی کنند.
