شاقولی ستون ها؛ ستون فقرات ساختمان را کج نچینید!

ضرب‌المثل “خشت اول چون نهد معمار کج، تا ثریا می‌رود دیوار کج” را شنیده‌اید؟ در مهندسی عمران، این خشت اول همان شاقولی ستون ها است. اگر ستون‌های یک ساختمان دقیقاً عمود بر زمین نباشند، نه تنها در معماری و نصب آسانسور به مشکل می‌خورید، بلکه رفتار سازه در برابر زلزله کاملاً تغییر می‌کند و خطرناک می‌شود.

در این مقاله فنی و اجرایی از کارخانه بتن آماده سنگ شکن غرب، می‌خواهیم صفر تا صد نحوه شاقول کردن، استانداردهای رواداری (Tolerance) و خطرات نادیده گرفتن این اصل مهم را بررسی کنیم. اگر ناظر، مجری یا مالک هستید، این مطلب چک‌لیست حیاتی شماست.

شاقولی بودن ستون یعنی چه؟

به زبان ساده، شاقولی ستون یعنی محور طولی ستون باید با سطح افق زاویه ۹۰ درجه بسازد. در واقعیت، اجرای صددرصد دقیق غیرممکن است، اما انحراف نباید از حد مجاز (رواداری) فراتر رود.

چرا عدم شاقولی (ناشاقولی) خطرناک است؟

وقتی ستون کج باشد، نیروی ثقلی طبقات بالا به جای اینکه از مرکز ستون عبور کند، از کنار آن رد می‌شود.

1. ایجاد لنگر اضافی: این انحراف باعث ایجاد گشتاور خمشی ناخواسته در ستون می‌شود که در طراحی اولیه لحاظ نشده است.
2. کمانش ستون: ظرفیت باربری ستون کج به شدت کاهش می‌یابد و زودتر دچار کمانش می‌شود.
3. مشکلات معماری: دیوارهای کج، پنجره‌هایی که جا نمی‌روند و چاه آسانسوری که کابین در آن گیر می‌کند!

رواداری مجاز شاقولی ستون طبق مبحث ۹ و ACI

چقدر خطا مجاز است؟ آیا یک سانتیمتر کج بودن ستون فاجعه است؟ طبق آیین‌نامه‌های معتبر (مانند ACI 117 و مبحث نهم مقررات ملی ساختمان)، رواداری‌های شاقولی ستون‌ها به شرح زیر است:

• در هر ۳ متر ارتفاع (یک طبقه): حداکثر انحراف مجاز حدود ۶ تا ۱۰ میلی‌متر است (بسته به نوع بتن‌ریزی و آیین‌نامه).
• در کل ارتفاع ساختمان: انحراف تجمعی نباید از حد مشخصی (مثلاً ۲۵ میلی‌متر برای ارتفاع‌های کم تا ۷۵ میلی‌متر برای برج‌ها) بیشتر شود.

نکته نظارتی: اگر خطای شاقولی بیشتر از حد مجاز باشد، مهندس محاسب باید مجدداً سازه را با فرضِ این کجی مدل‌سازی کند (As-Built) تا ببیند آیا ستون تحمل این بار اضافه را دارد یا خیر. اگر جواب منفی باشد، نیاز به تخریب یا مقاوم‌سازی (ژاکتینگ) است.

روش‌های کنترل و اجرای شاقولی ستون ها

برای اطمینان از عمود بودن ستون‌ها، مهندسان از سه ابزار اصلی استفاده می‌کنند:

۱. شاقول دستی (سنتی اما کاربردی)

یک وزنه فلزی مخروطی که به نخی متصل است. برای ستون‌های کوتاه و کارهای بنایی عالی است، اما برای ستون‌های بلند دقت کافی ندارد و باد می‌تواند آن را منحرف کند.

۲. تراز لیزری (دقیق و سریع)

ابزاری مدرن که خط تراز عمودی را روی ستون می‌اندازد. سرعت کار را بالا می‌برد اما در نور شدید آفتاب ممکن است خط لیزر دیده نشود.

۳. دوربین توتال استیشن

دقیق‌ترین روش برای سازه‌های بلندمرتبه. نقشه‌بردار با دوربین، مختصات بالا و پایین ستون را قرائت می‌کند و اختلاف (Delta) را محاسبه می‌نماید. این روش خطای انسانی را به صفر می‌رساند.

نکات اجرایی طلایی برای پیمانکاران

چگونه ستونی بسازیم که بعد از بتن‌ریزی هم شاقول بماند؟

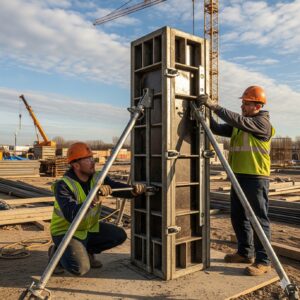

1. استفاده از جک‌های شاقول‌کننده: قبل از بتن‌ریزی، باید قالب‌ها را با استفاده از جک‌های مورب (بازه و بست) فیکس کنید.
2. کنترل دو مرحله‌ای: یک بار بعد از بستن قالب و یک بار حین بتن‌ریزی باید شاقولی چک شود.
3. ضربات پمپ بتن: یکی از دلایل اصلی ناشاقولی، ضرباتی است که لوله پمپ بتن به قالب وارد می‌کند. لوله پمپ نباید به آرماتور یا قالب تکیه داده شود.

استفاده از تجهیزات پمپاژ استاندارد و اپراتور ماهر که بداند چگونه لوله را مهار کند، از کج شدن ستون‌ها جلوگیری می‌کند. برای اطلاع از هزینه‌های پمپاژ و انتخاب پیمانکار مناسب، حتما مقاله ما را مطالعه کنید: 🔗 هزینه پمپ بتن، قیمت‌گذاری و انواع پمپ

تاثیر کیفیت بتن بر شاقولی ستون

شاید تعجب کنید، اما اسلامپ (روانی) بتن هم تاثیر دارد. بتن خیلی سفت (اسلامپ پایین) هنگام ویبره زدن نیاز به انرژی زیادی دارد که می‌تواند قالب را هل داده و از شاقول خارج کند. بتن خیلی شل هم فشار هیدرواستاتیک زیادی به پایین قالب وارد کرده و باعث شکم دادن یا جابجایی قالب می‌شود.

ما در سنگ شکن غرب با تولید بتن آماده‌ای که اسلامپ آن دقیقاً تنظیم شده است، به شما کمک می‌کنیم تا اجرایی بی‌نقص داشته باشید. بتن استاندارد، نیمی از راه مهندسی است.

سوالات متداول

۱. اگر ستون بعد از بتن‌ریزی ناشاقول شد، چه کنیم؟ اگر انحراف کم باشد (در حد پوشش بتن)، ممکن است با نظر محاسب قابل چشم‌پوشی باشد. اما اگر زیاد باشد، گزینه‌هایی مثل کاشت میلگرد و افزایش ابعاد ستون (ژاکتینگ) یا تخریب مطرح می‌شود. تراشیدن بتن (کرمو کردن) برای صاف کردن ظاهر، جنایت در حق سازه است!

۲. پیچیدگی (Twist) ستون چیست؟ گاهی بالا و پایین ستون در جای درست است، اما ستون دور خود چرخیده است. این هم نوعی ناشاقولی است که باید با ریسمان‌کشی قطری کنترل شود.

۳. بهترین زمان برای باز کردن جک‌های شاقول‌کننده کی است؟ جک‌ها باید تا زمانی که بتن به گیرش اولیه نرسیده و قالب باز نشده، باقی بمانند تا فشار بتن تازه قالب را کج نکند.

نتیجه‌گیری

شاقولی ستون ها مرز بین یک سازه مهندسی و یک ساختمان خطرناک است. دقت در نصب قالب، استفاده از تجهیزات کنترلی دقیق و البته استفاده از بتن با کارایی مناسب، کلید موفقیت شماست.
